Помилка E3 на платі автоматики CAME ZN7: причини та ремонт своїми руками

Блоки керування лінійки CAME ZN7 (часто встановлюються на популярні приводи відкатних воріт серії BX) відомі своєю надійністю. Проте, як і будь-яка розумна електроніка, при виявленні несправності система блокує роботу двигуна та виводить на дисплей код помилки.

Однією з найчастіших проблем, з якою стикаються власники автоматики в Одесі, є помилка E3. У цій статті ми детально розберемо, що означає цей код та як повернути ворота до робочого стану.

Що означає помилка E3 в автоматиці CAME?

Згідно з офіційною технічною інструкцією виробника, код E3 означає: Помилка самодіагностики пристроїв безпеки (фотоелементів).

Перед кожним циклом відкриття або закриття воріт плата ZN7 проводить тест безпеки (функція Тест фотоелементів). Вона подає короткий імпульс, щоб перевірити, чи реагують датчики. Якщо плата не отримує зворотного сигналу від приймача (RX) або передавача (TX), система вважає, що безпека під загрозою, і повністю блокує рух приводу.

Головні причини появи помилки E3

Через специфіку нашого клімату в Одеському регіоні (висока вологість, різкі перепади температур), причини можуть бути як банальними, так і суто технічними:

1. Бруд або перешкода між датчиками. Найпростіша причина — лінзи фотоелементів заляпані брудом, засипані снігом або закриті травою.

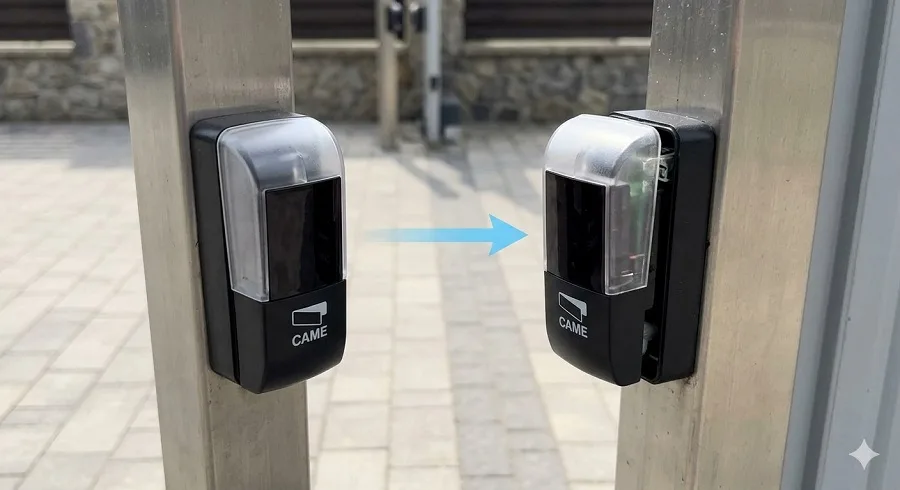

2. Порушення центрування. Якщо стовп або кріплення датчика зазнали фізичного удару, промені приймача та передавача більше не «бачать» один одного.
3. Проблеми з проводкою. Окислення контактів усередині датчика через вологість або обрив кабелю під землею/в гофрі.

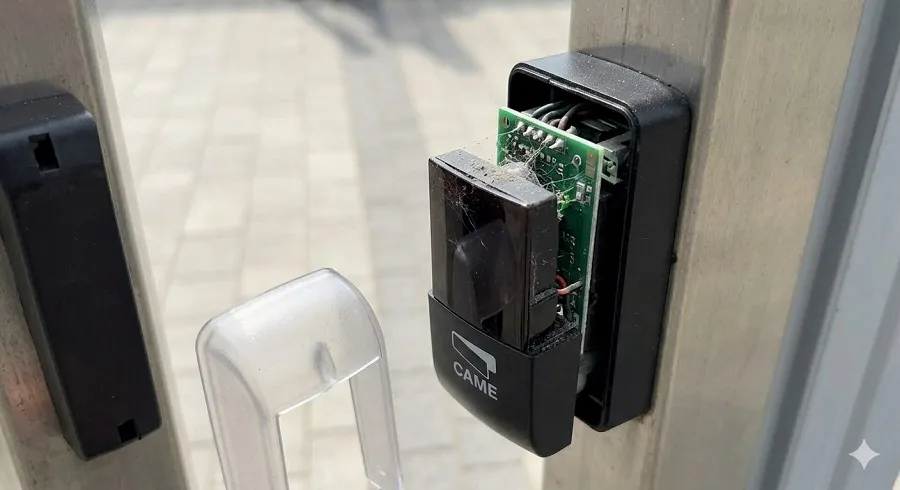

4. Комахи всередині корпусу. Павуки, мурахи або слимаки часто заповзають усередині корпусу фотоелемента, закриваючи собою оптичний елемент або викликаючи замикання на платі датчика.
5. Збій самої плати керування CAME ZN7. Внаслідок скачка напруги або потрапляння вологи під корпус приводу може вигоріти реле або елемент ланцюга тестування безпеки.

Як виправити помилку E3: покрокова інструкція

Перш ніж викликати сервісного майстра, ви можете виконати кілька простих кроків самостійно:

• Крок 1: Очищення оптики. Протріть захисні пластикові кришки обох фотоелементів м’якою вологою ганчіркою. Переконайтеся, що між ними немає гілок, автомобілів чи інших перешкод.
• Крок 2: Перевірка «клацання». Піднесіть руку до фотоелемента приймача (RX). У справному стані всередині корпусу має бути чутно легке клацання реле. Якщо звуку немає — живлення або сигнал відсутні.
• Крок 3: Огляд нутрощів. Акуратно зніміть кришки з датчиків. Перевірте, чи немає там павутини або вологи. Очистіть плату сухою щіткою, якщо це необхідно.

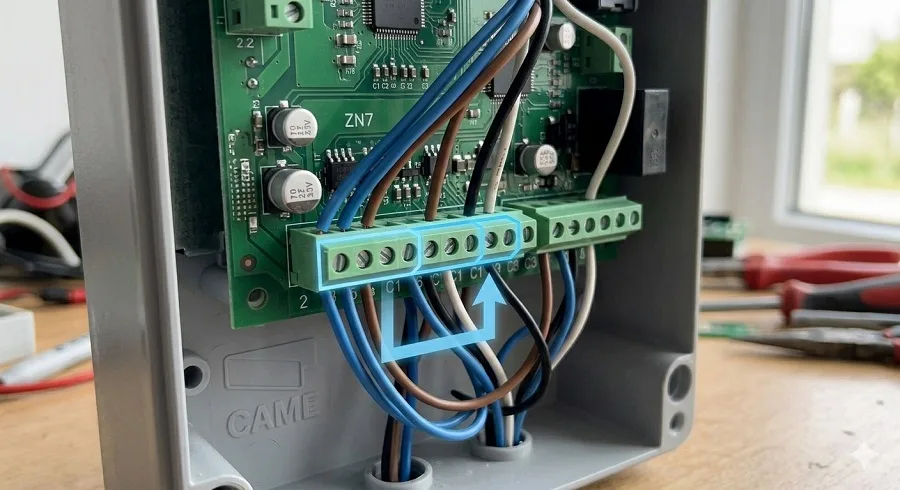

Важлива порада для аварійних ситуацій: Якщо вам потрібно терміново закрити або відкрити ворота, а помилка E3 не зникає, в налаштуваннях плати ZN7 можна тимчасово вимкнути функцію самодіагностики фотоелементів (перевести відповідний пункт меню в положення OFF), або встановити перемичку між контактами безпеки (зазвичай 2-C1 або 2-C3, залежно від схеми підключення). Увага! У цьому режимі ворота не будуть реагувати на перешкоди, тому використовуйте це лише тимчасово.

Професійний ремонт автоматики воріт в Одесі

Якщо базові кроки не допомогли, проблема криється глибше — у пошкодженні кабельної лінії або виході з ладу компонентів самої центральної плати керування двигуном. Ремонт мікросхем після скачків напруги вимагає професійного обладнання та знань схемотехніки.

Не ризикуйте дорогою автоматикою. Фахівці сервісного центру AS.OD.UA оперативно виїдуть до вас, проведуть точну комп’ютерну діагностику, знайдуть обрив лінії або демонтують плату для професійного відновлення та перепрошивки.
